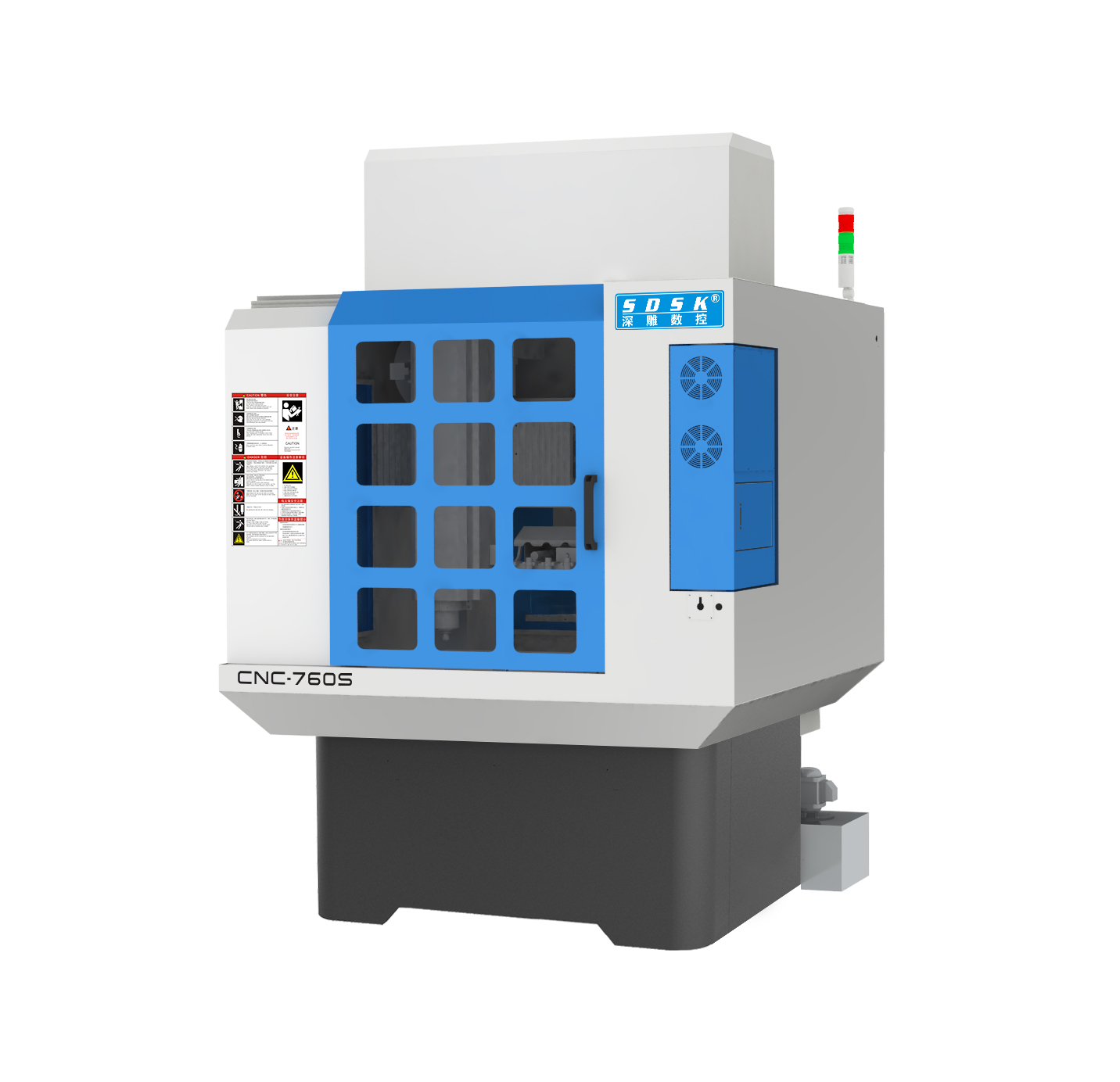

機器簡介:
SDSK760S系列機型是專門為客戶量身定做的大型鋁材
精雕機;配有10位直排刀庫; 運動方式為Y軸工作臺前后移動,X軸左右移動,Z軸上下移動。 采用簡單操作界面的深雕數控系統(法蘭克技術基礎);機身采用頂級的濟南花崗巖(大理石)結構、永遠不變形;三軸采用進口臺灣上銀精密級直線導軌,臺灣TBIC4 研磨級滾珠絲桿,德國聯軸器,日本安川伺服電機,配電柜恒溫系統,先進的主軸制冷系統,自動潤滑系統,冷卻液噴霧系統,空氣過濾裝置,保證了更高的加工精度、速度與穩定性;特別適用于各類銅、鋁、壓克力、塑料等零件的精密高光、雕銑、攻絲加工。
另可加裝第四旋轉軸、側銑頭、探頭功能。如果高光效果需要更高要求,可多配一支10萬轉主軸及變頻器和夾套,把3萬轉主軸互換即可。
二、技術參數說明:
序號 |
名稱 |
單位 |
SDSK760S |
1. |
外型尺寸 |
米 |
1.5*1.9*2.4 |
2. |
工作臺尺寸 |
mm |
700*600 |
3. |
X/Y/Z行程 |
mm |
700*600*230 |
4. |
快速移動速度 |
m/min |
28 |
5. |
主軸轉數 |
r/min |
30000 |
6. |
主軸功率 |
kw |
7.5 |
7. |
直排刀庫 |
位 |
8位 |
8. |
對刀方式 |
|
自動 |
9. |
夾持刀具 |
|
3.175/4/6/8/10/12/16 |
10. |
可裝料高度 |
mm |
180 |
11. |
臺面承受負荷 |
Kg |
200 |
12. |
額定電壓 |
|
三相五線380V/50HZ |
13. |
整機最大功率 |
kw |
10 |
14. |
整機重量 |
kg |
1800 |
三、機器主要配置清單:
序號 |
規 格 說 明 |
1. |
外罩:2mm鋼板、烤漆(不銹鋼水箱) |
2. |
鋁工作臺尺寸:X向2000,Y向1200,Z向50 |
3. |
大理石機身,大理石橫梁 |
4. |
鑄鐵機械零配件 |
5. |
XYZ軸用日本安川伺服電機 |
6. |
XYZ軸用 臺灣上銀 P級直線導軌 |
7. |
XYZ軸用 臺灣TBI C3級研磨級滾珠絲桿 |
8. |
深雕數控系統(法蘭克技術基礎) |
9. |
配電柜恒溫系統 |
10. |
變頻器 |
11. |
施耐德電氣配件 |
12. |
深雕電主軸 (型號BT30/7.5-125) 30000rpmin,7.5KW,帶編碼器,采用BT30刀柄, 外徑125mm,帶編碼器 |
13. |
直排10位刀庫(鋼爪) |
14. |
進口NSK P級角接觸配對軸承 |
15. |
主軸水冷機 |
16. |
電子手輪 |
17. |
對刀儀 |
18. |
X/Z軸配三防布風琴罩,Y軸鋼板罩 |
19. |
X/Y/Z軸配塑料拖鏈 |
20. |
自動潤滑油泵2升 |
21. |
空氣過濾器 |
22. |
噴水及水氣混合噴霧裝置 |
23. |
水泵 |
24. |
機床附件 |
25. |
BT30刀柄 |
26. |
Y軸自動排渣 |
