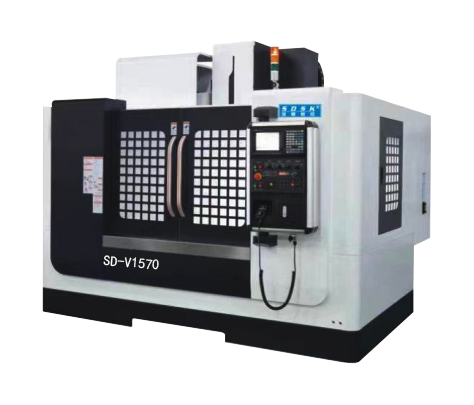

        立式線軌加工中心 SD-V1570

        日期:03-21    屬于:立式線軌加工中心
        立式線軌加工中心   SD-V1570





        一、機器主要配置清單(單位:mm)
        規  格  說  明 數量 原產地
        三菱系統(M80) 全套 日本
        XYZ軸用 臺灣上銀/銀泰  精密級滾珠直線導軌(XYZ45) 全套 臺灣
        XYZ軸用 臺灣上銀/銀泰  精密級研磨滾珠絲桿(XYZ4012) 全套 臺灣
        臺灣睿瀅直聯式短鼻主軸BT40/155/12000rpm 1 臺灣
        24圓盤刀庫(怡泰) 1 臺灣
        Z軸配重選配:氮氣配重 1 東莞
        鑄鐵床身(HT300) 1 自制
        鑄鐵機械零配件(HT300) 1 自制
        配電柜恒溫空調系統(雷德) 1 東莞
        施耐德電器配件施耐德 1 天津
        氣動元件(亞德克) 1 臺灣
        進口瑞典SKF(斯凱孚)軸承 全套 日本
        主軸水冷機 (雷德) 1 東莞
        電子手輪(東策) 1 廣州
        對刀儀 1 自制
        XYZ軸配可申縮鋼板罩 各1套 自制
        X/Y/Z軸配塑料拖鏈(鼎泰) 各1套 東莞
        自動潤滑油泵(寶騰) 1 東莞
        空氣過濾器(日本雷曼 M107-A空氣過濾器) 1 浙江
        噴水裝置 2 自制
        水泵750W 1 常州
        機床附件 1 深圳
        BT40刀柄/配大小全套縮咀(三合) 5 深圳
        鏈板排渣機(可另加) 自制
        四軸轉臺(可另加) 臺灣

        二、技術規格參數表:(單位:mm)
        機型 SD-V1570
        工作臺尺寸 1600*700  (18T*5*125)
        主軸鼻端至工作臺面 最高850~最低150
        X軸行程 1500
        Y軸行程 700
        Z軸行程 700
        X/Y/Z最快移動速度 X36/分鐘
        Y36/分鐘
        Z36/分鐘
        最大加工速度 12/分鐘
        伺服系統 交流伺服
        系統分辨率 0.001
        三軸垂直度 0.015mm
        整機定位精度 ±0.01mm
        局布定位精度 300±0.008mm
        重復定位精度 0.005mm
        主軸數 1
        主軸伺服功率 11KW
        主軸伺服轉矩 52.5Nm
        主軸轉速 12000rpm/min
        圓盤刀庫 24
        換刀方式 自動
        夾持刀柄 BT40
        對刀方式 自動
        臺面承受負荷 1100Kg
        額定電壓 380V/50HZ
        整機最大功率 18KW
        整機重量 6500Kg左右
        外型尺寸(長*寬*高) 3820*3425*3200 左右

        • 主機標準配置及附件送配件:
        1. 控制器  11. 機械、電氣、操作說明書1本
        2. 直聯式主軸 BT40-155-12000 12. 剛性攻牙功能
        3. 自動潤滑系統 13. 電氣箱空調
        4. 地基可調墊塊 14. 《操作說明書》《程序說明書》《使用說明書》
        5. 工具箱 15. BT40刀頭5個(含拉釘、扳手)
        6. 工作燈 16. BT40鎖刀座
        7. 警示燈 17.  M16馬鐵
        8. 主軸吹氣裝置 18. 6寸批士一臺
        9. 傳輸線 19. 鎖咀  ER32(4-20)  1套
        10. 全封閉式護罩 20. 護罩

        • 機器環境及硬件設施要求;
        序號 環境項目 項目要求標準
        1. 電源要求 AC380V4P50-60Hz,空氣開關 100A,電源電壓波動范圍 380V±10%以內
        2. 空氣壓縮機 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min
        3. 真空壓力 ≥0.6 mpa
        4. 空氣干燥機 必須有空氣干燥機,帶自動排水功能
        5. 環境噪音/振動 ≤75dba
        6. 地面要求 地面要求平整,穩固,最高點與最低點相差不超過 5mm
        7. 8. 環境濕度 建議 45%-65%
        氣體水分含量 無水分
