動梁式AC五軸龍門加工中心 SDSK3020WDL-BT40
- SDSK3020WDL-BT40是專門為客戶量身定做的4米動梁式AC五軸龍門加工中心,工作臺固定不動。
- 運動方式為Y軸龍門前后運動,X軸機頭左右運動,Z軸主軸上下運動,A軸可±110·旋轉、C軸可±360·旋轉。
- 帶RTCP刀尖跟隨功能,可完成五軸聯動加工;
- 特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密3D雕銑、側銑、立銑、切割、擴孔、打孔、攻絲等加工。

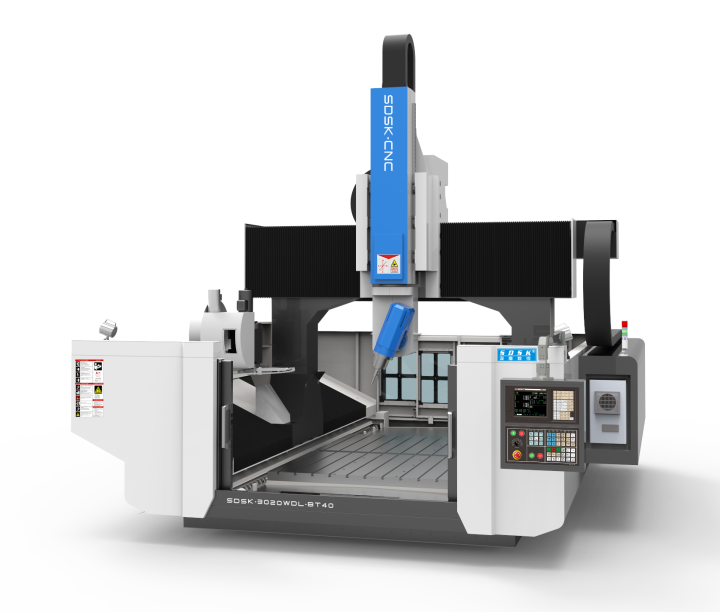

(圖片僅供參考,以實物為準)
二、機器主要配置清單(單位:mm)
規 格 說 明 |
數量 |
原產地 |
新代系統(22MA)/主軸伺服驅動15-18000,帶RTCP刀尖跟隨功能(可另選) |
全套 |
臺灣 |
X軸6.9KW伺服電機(新代) |
1套 |
臺灣 |
Y軸6.9KW伺服電機(新代) |
2套 |
臺灣 |
Z軸3.9KW伺服電機、帶抱閘(新代) |
1套 |
臺灣 |
Y軸減速機、(或同等級品牌) |
2套 |
臺灣 |
AC軸搖擺頭(另有技術說明);
含大悅電主軸BT40-150-545-18000,15KW,氣動換刀,帶編碼器; |
1套 |
臺灣 |
XYZ軸用臺灣上銀/銀泰 精密級滾珠直線導軌 (X45-2、Y45-4、Z35-4) 、(或同等級品牌) |
全套 |
臺灣 |
XZ軸用臺灣TBI 精密研磨級滾珠絲桿(XY50、Z40)、(或同等級品牌) |
各1套 |
臺灣 |
配24位圓盤刀庫(岡田) |
1套 |
臺灣 |
鋼構復合床身,主要配件為鑄鐵機械零配件(HT300) |
1套 |
自制 |
配電柜空調恒溫系統(雷德) |
1套 |
東莞 |
施耐德電氣配件(施耐德) |
1批 |
德國 |
進口日本NSK/KOYO P級角接觸配對軸承、(或同等級品牌) |
全套 |
日本 |
主軸油冷機 (雷德)、(或同等級品牌) |
1臺 |
東莞 |
電子手輪(深圳精雕 ) |
1套 |
自制 |
對刀儀(深圳精雕 ) |
1個 |
自制 |
XYZ軸配三防布風琴罩 |
各1套 |
自制 |
X/Y/Z軸配塑料拖鏈(鼎泰) |
各1套 |
東莞 |
自動潤滑油泵(寶騰) |
1套 |
東莞 |
空氣過濾器(日本雷曼 M107-A空氣過濾器) |
1套 |
浙江 |
噴水裝置 |
1套 |
自制 |
水泵750W(斯納爾)、(或同等級品牌) |
1套 |
常州 |
氣槍、水槍 |
各1把 |
浙江 |
機床附件 |
1套 |
深圳 |
刀柄/配大小全套縮咀(三合) |
5個 |
深圳 |
雙螺+鏈板式自動排渣機 |
1套 |
自制 |
自動雙開門(可另選) |
無 |
自制 |
三、技術規格參數表:(單位:mm)
機型 |
SDSK3020WDL-BT40 |
工作臺尺寸 |
X2000*Y3000 (T型槽M16) |
工作臺至地面尺寸 |
480左右 |
龍門寬度 |
2300 |
主軸鼻端至工作臺面 |
最高700~最低150 |
A軸旋轉角度0·時X軸行程 |
2000 |
A軸旋轉角度0·時Y軸行程 |
3000 |
Z軸行程 |
700 |
A軸旋轉角度 |
±110· |
C軸旋轉角度 |
±360· |
A軸±90·時兩個主軸鼻端距離 |
X:1230
Y:2430 |
X/Y/Z最快移動速度 |
X48米/分鐘
Y28米/分鐘
Z48米/分鐘 |
最大加工速度 |
12米/分鐘 |
伺服系統 |
交流伺服 |
系統分辨率 |
0.001 |
三軸垂直度 |
0.015mm |
整機定位精度 |
±0.05mm |
局布定位精度 |
300內±0.01mm |
重復定位精度 |
0.005mm |
主軸數 |
1個 |
主軸功率 |
15KW |
主軸扭矩 |
34.5N.m |
主軸轉速 |
18000rpm/min |
圓盤式刀庫 |
24位 |
刀具長度最大 |
200mm |
刀具直徑最大 |
80mm |
換刀方式 |
自動 |
夾持刀柄 |
BT40 |
對刀方式 |
自動 |
臺面承受負荷 |
3000Kg |
額定電壓 |
380V/50HZ |
整機最大功率 |
45KW左右 |
整機重量 |
18000Kg左右 |
外型尺寸(長*寬*高) |
4300*7200*3800左右 |
五、AC搖擺頭參數說明:
序號 |
名稱 |
型號 |
參數 |
1 |
C軸諧波減速機 |
RD-100C |
速比11:1 |
2 |
A軸齒輪分度盤 |
250YB |
速比1:30 |
3 |
C軸工作范圍 |
|
±360° |
4 |
A軸工作范圍 |
|
±115° |
5 |
A軸/額定最大扭矩 |
|
1320Nm |
6 |
C軸/額定最大扭矩 |
|
4900Nm |
7 |
A/C軸伺服電機功率 |
1.8KW/1.8KW |
|
8 |
A/C軸精度 |
|
±10(SEC)/±10(SEC) |
9 |
電主軸功率/扭矩 |
BT40-150-545-18000rpm |
15KW/34.5Nm |
10 |
打刀方式 |
氣動 |
氣壓≥0.6 mpa |
11 |
總重量 |
|
90Kg左右 |
五、主機標準配置及附件送配件:
1. |
控制器 |
11. |
機械、電氣、操作說明書1本 |
2. |
AC搖擺頭組件 |
12. |
剛性攻牙功能 |
3. |
自動潤滑系統 |
13. |
電氣箱空調 |
4. |
地基可調墊塊 |
14. |
《操作說明書》《程序說明書》《使用說明書》 |
5. |
工具箱 |
15. |
刀柄5個(含拉釘、扳手) |
6. |
工作燈 |
16. |
鎖刀座 |
7. |
警示燈 |
17. |
M16馬鐵 |
8. |
主軸吹氣裝置 |
18. |
6寸批士一臺 |
9. |
傳輸線 |
19. |
鎖咀 ER25(4-12) 1套 |
10. |
半封閉式護罩 |
20. |
護罩 |
六、機器環境及硬件設施要求;
序號 |
環境項目 |
項目要求標準 |
1. |
電源要求 |
AC380V(4P)50-60Hz,空氣開關 100A,電源電壓波動范圍 380V±10%以內 |
2. |
空氣壓縮機 |
使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min |
3. |
真空壓力 |
≥0.6 mpa |
4. |
空氣干燥機 |
必須有空氣干燥機,帶自動排水功能 |
5. |
環境噪音/振動 |
≤75dba |
6. |
地面要求 |
地面要求平整,穩固,最高點與最低點相差不超過 5mm |
7. |
環境濕度 |
建議 45%-65% |
8. |
氣體水分含量 |
無水分 |
