| 序號 | 規 格 說 明 | 數量 | 原產地 |
|
|
西門子系統(828D)全閉環，Z軸400W伺服電機、帶抱閘，XYZ驅動器，變頻器 | 全套 | 德國 |
|
|
XY軸配直線電機(自然冷卻) | 各1套 | 深圳 |
|
|
XYZ軸配哈維光珊尺，絕對值讀數頭（精度等級3um） | 3套 | 保加利亞 |
|
|
XYZ軸用THK超精密UP級直線導軌 (Z20、XY25精度等級±3um） | 全套 | 日本 |
|
|
Z軸用THK精密C3級滾珠絲桿(2005精度等級±1～3um) | 1套 | 日本 |
|
|
Z軸用NSK軸承P4級 | 1套 | 日本 |
|
|
西風氣浮主軸(型號M321-03A-6 )62-125000-0.75KW，氣動換刀 | 1個 | 英國 |
|
|
采用在線二次元影像測量儀(輪廓投影光學影像測量儀)，視覺功能掃描出來直接可以算出4條邊對立的尺寸，可實現在線刀補功能，重復定位精度0.003mm；同時也具備二維碼掃描功能。 | 1套 | 昆山 |
|
|
大理石機身，大理石橫梁 | 1套 | 山東 |
|
|
鑄鐵機械配件 | 全套 | 自制 |
|
|
施耐德電氣配件 | 1批 | 德國 |
|
|
電箱恒溫空調 | 1個 | 東莞 |
|
|
主軸水冷機 | 1臺 | 東莞 |
|
|
電子手輪 | 1套 | 自制 |
|
|
X/Y/Z軸配三防布風琴罩 | 各1套 | 自制 |
|
|
X/Y/Z軸配塑料拖鏈 | 各1套 | 東莞 |
|
|
自動潤滑油泵 | 1套 | 東莞 |
|
|
氣過濾器 | 2套 | 浙江 |
|
|
對刀儀 | 1個 | 深圳 |
|
|
機床附件 | 1套 | 深圳 |
|
|
可升降吸塵裝置+吸塵器 | 1套 | 自制 |
|
|
海德漢長度計0～12mm(含升降氣缸) | 1套 | 德國 |

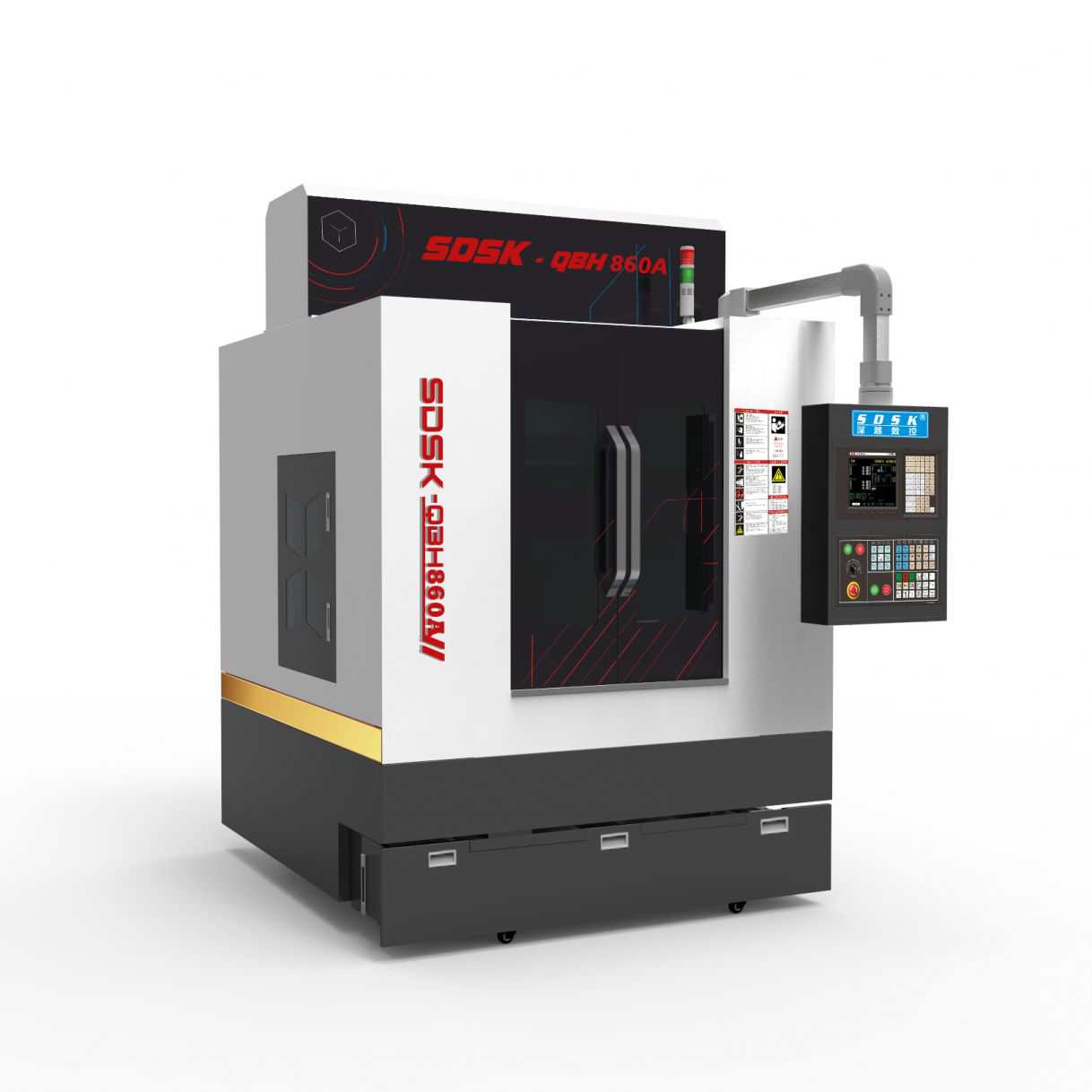

| 機型 | SDSK-QBH860A |
| 外型尺寸 | 長2150*寬1800*高2200 左右 |
| 大理石或鋁工作臺尺寸XY | 800*600 (帶真空吸附孔) |
| 龍門寬度 | 1350 |
| 主軸鼻端至臺面 | 最高150～最低30 |
| X/Y/Z行程 | X﹕1000 Y﹕700 Z﹕120 |
| 最大快移速度XYZ | X﹕60米/分鐘 Y﹕60米/分鐘 Z：15米/分鐘 |
| 最大加工速度 | 12米/分鐘 |
| 輪廓控制方式(XYZ) | 全閉環 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.01mm |
| XYZ定位精度 | ±0.003mm |
| 重復定位精度 | 0.003mm |
| 主軸數 | 1個 |
| 主軸額定功率 | 0.75KW |
| 換刀方式 | 自動 |
| 主軸轉速 | 125000rpm/min |
| 夾持刀柄 | 3.175/4/6mm |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 300Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 18KW左右 |
| 整機重量 | 3000Kg左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 氣浮主軸62-125000 | 12. | |
| 3. | 自動潤滑系統 | 13. | 電氣箱空調 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | 1個（扳手） |
| 6. | 工作燈 | 16. | 鎖刀座1個 |
| 7. | 警示燈 | 17. | M10馬鐵1套 |
| 8. | 主軸吹氣裝置 | 18. | |
| 9. | 傳輸線 | 19. | 鎖咀 （3.175/4/6）各 1個 |
| 10. | 全封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC220V（4P）50-60Hz，空氣開關 60A，電源電壓波動范圍 220V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
