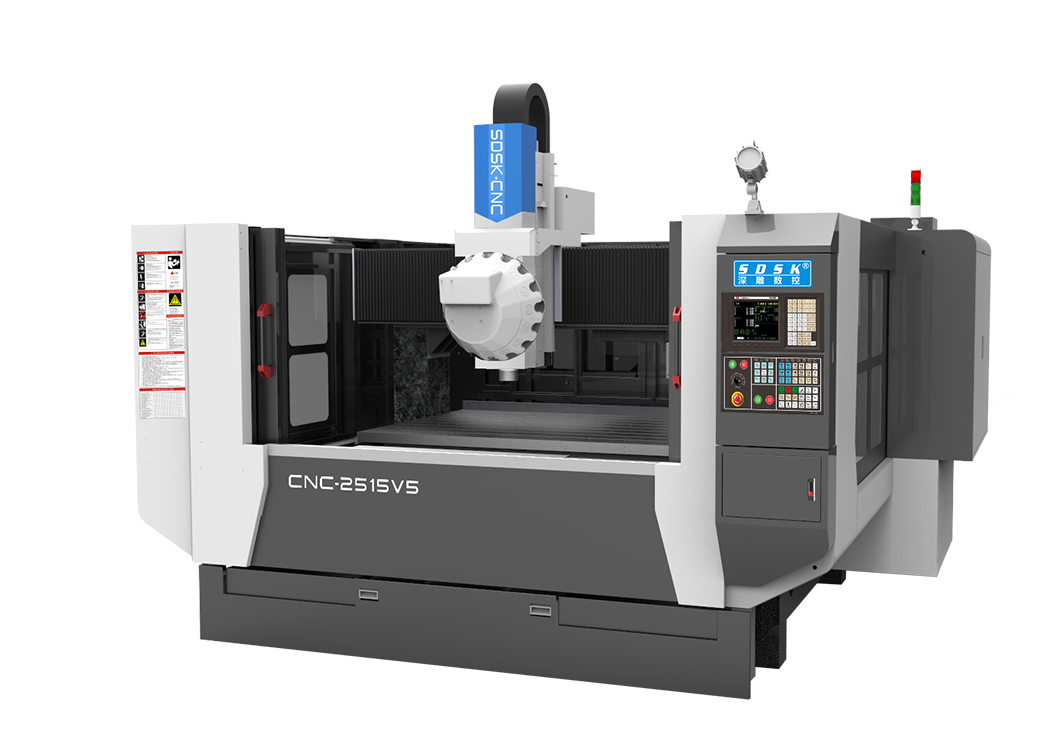

        大型精雕機BT30/2515V5

        日期:05-14    屬于:V5系列大型精雕機


        一、機器簡介:
        SDSK-V5升級版機型系列是專門為客戶量身定做的鋁型材精雕機;臺灣圣杰1621位飛碟刀庫,換刀速度為2秒,大大提高生產效率; 運動方式為Y軸工作臺前后移動,X機頭左右移動,Z主軸上下移動。大理石(花崗巖)機身結構; 采用深雕控系統,服電機;三軸采用上銀/銀泰精密級直線導軌,精密級滾珠絲桿,德國聯軸器,先進的主軸制冷系統,自動潤滑系統,冷卻液循環水及噴霧系統,保證了更高的加工精度、速度與穩定性;;特別適用于各類銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
        另可加裝第四旋轉軸、側銑頭、探頭功能。
        、機器主要配置清單(單位:mm)
        序號 規  格  說  明 數量
        1.
        大理石機身,大理石橫梁,鑄鐵機械零配件,外罩2mm鋼板、烤漆(不銹鋼水箱)
        1.
        鋁工作臺尺寸,T型槽 1
        1.
        深雕數控系統(法蘭克技術基礎)/3伺服電機/主軸伺服驅動
        1.
        XYZ軸用 臺灣上銀  精密級直線導軌
        1.
        XYZ軸用 臺灣TBI  精密級研磨級滾珠絲桿
        1.
        電主軸 (型號BT30/7.5-125)  30000rpmin,7.5KW, 外徑125mm,帶編碼器 1
        1.
        臺灣圣杰1621位飛碟刀庫(可選) 1
        1.
        進口NSK  P級角接觸配對軸承
        1.
        主軸水冷機 1
        1.
        配電柜恒溫系統
        1.
        施耐德電氣配件
        1.
        電子手輪 1
        1.
        對刀儀 1
        1.
        X/Y/Z軸配三防布風琴罩 1
        1.
        X/Y/Z軸配塑料拖鏈 1
        1.
        自動潤滑油泵 1
        1.
        空氣過濾器 2
        1.
        噴水及水氣混合噴霧裝置 2
        1.
        LDPB 4-18/480W 1
        1.
        機床附件 1
        1.
        BT30刀柄 2

        • 設備主要技術參數:(單位:mm)
        列表一:
        機型 1060V5 1380V5 1780V5 2080V5 2012V5
        外型-** 2300*2300*2500 2900*2700*2800 3100*2700*2800 3450*2700*3000 3450*3530*3000
        工作臺尺寸 1000*600 1300*800 1700*800 2000*800 2000*1200
        龍門寬度 1100 1400 1800 2100 2100
        主軸鼻端至臺面 450 450 450 450 450
        X/Y/Z行程 1050*650*350 1350*850*350 1750*850*350 2050*850*350 2050*1250*350
        最大空走速度 48000mm/min 48000mm/min 48000mm/min 48000mm/min 48000mm/min
        最大加工速度 12000mm/min 12000mm/min 12000mm/min 12000mm/min 12000mm/min
        控制系統 深雕數控系統 深雕數控系統 深雕數控系統 深雕數控系統 深雕數控系統
        伺服系統 交流伺服 交流伺服 交流伺服 交流伺服 交流伺服
        系統分辨率 0.001 0.001 0.001 0.001 0.001
        三軸垂直度 0.015mm 0.015mm 0.015mm 0.015mm 0.015mm
        整機定位精度 ±0.015mm ±0.015mm ±0.015mm ±0.015mm ±0.015mm
        局布定位精度 300mm±0.01mm 300mm ±0.01mm 300mm±0.01mm 300mm ±0.01mm 300mm ±0.01mm
        重復定位精度 0.005mm 0.005mm 0.005mm 0.005mm 0.005mm
        主軸數 1個 1個 1個 1個 1個
        主軸功率 7.5KW 7.5KW 7.5KW 7.5KW 7.5KW
        飛碟刀庫/可選 16位/21位 16位/21位 16位/21位 16位/21位 16位/21位
        換刀方式 自動 自動 自動 自動 自動
        主軸轉速 30000rpm/min 30000rpm/min 30000rpm/min 30000rpm/min 30000rpm/min
        夾持刀柄 BT30 BT30 BT30 BT30 BT30
        對刀方式 自動 自動 自動 自動 自動
        可裝料高度 300mm 300mm 300mm 300mm 300mm
        臺面承受負荷 1000Kg 1000Kg 1000Kg 1500Kg 1500Kg
        額定電壓 380V/50HZ 380V/50HZ 380V/50HZ 380V/50HZ 380V/50HZ
        整機最大功率 13.5KW 13.5KW 13.5KW 14.5KW 14.5KW
        整機重量 4300Kg 4800Kg 5600Kg 6000Kg 7000Kg
        參考價
        含稅含運費

        列表二:
        機型 2515V5 2520V5 3020V5
        外型-** 4550*4230*3000 4550*5500*3000 5300*5500*3000
        工作臺尺寸X/Y 2500*1500 2500*2000 3000*2000
        龍門寬度 2600 2600 3100
        主軸鼻端至臺面 450 450 450
        X/Y/Z行程 2550*1550*350 2550*2050 3050*2050*450
        最大空走速度 48000mm/min 48000mm/min 40000mm/min
        最大加工速度 12000mm/min 12000mm/min 12000mm/min
        控制系統 深雕數控系統 深雕數控系統 深雕數控系統
        伺服系統 交流伺服 交流伺服 交流伺服
        系統分辨率 0.001 0.001 0.001
        三軸垂直度 0.015mm 0.015mm 0.015mm
        整機定位精度 ±0.02mm ±0.02mm 士0.02mm
        局布定位精度 300mm ±0.01mm 300mm ±0.01mm 300 mm±0.01mm
        重復定位精度 0.005mm 0.005mm 0.005mm
        主軸數 1個 1個 1個
        主軸功率 7.5KW 7.5KW 7.5KW
        飛碟刀庫/可選 16位/21位 16位/21位 16位/21位
        換刀方式 自動 自動 自動
        主軸轉速 30000rpm/min 30000rpm/min 30000rpm/min
        夾持刀柄 BT30 BT30 BT30
        對刀方式 自動 自動 自動
        可裝料高度 300mm 300mm 300mm
        臺面承受負荷 2000Kg 2000Kg 2500Kg
        額定電壓 380V/50HZ 380V/50HZ 380V/50HZ
        整機最大功率 17.5KW 20KW 22KW
        整機重量 9000Kg 13000Kg 16000Kg
