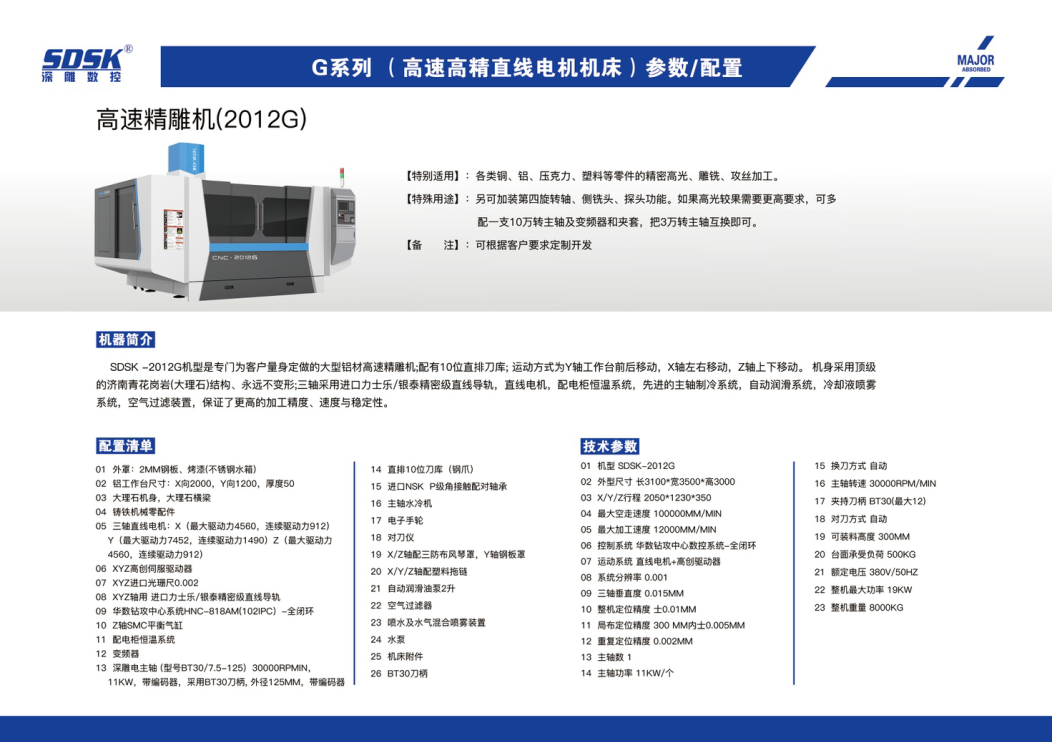

新產品高速直線電機精雕機2012G

一、機器簡介：
SDSK -2012G機型是專門為客戶量身定做的大型鋁材高速精雕機;配有10位直排刀庫; 運動方式為Y軸工作臺前后移動，X軸左右移動，Z軸上下移動。 機身采用頂級的濟南青花崗巖(大理石)結構、永遠不變形;三軸采用進口力士樂/銀泰精密級直線導軌，直線電機，配電柜恒溫系統，先進的主軸制冷系統，自動潤滑系統，冷卻液噴霧系統，空氣過濾裝置，保證了更高的加工精度、速度與穩定性;特別適用于各類銅、鋁、壓克力、塑料等零件的精密高光、雕銑、攻絲加工。
另可加裝第四旋轉軸、側銑頭、探頭功能。如果高光較果需要更高要求，可多配一支10萬轉主軸及變頻器和夾套，把3萬轉主軸互換即可。




(可加全罩)





二、機器主要配置清單(單位:mm)

序號	規  格  說  明	數量
1.	外罩：2mm鋼板、烤漆(不銹鋼水箱)	1套
2.	鋁工作臺尺寸：X向2000，Y向1200，厚度50	1套
3.	大理石機身，大理石橫梁	1套
4.	鑄鐵機械零配件	1批
5.	三軸直線電機：X（最大驅動力4560，連續驅動力912）Y（最大驅動力7452，連續驅動力1490）Z（最大驅動力4560，連續驅動力912）	各1套
6.	XYZ高創伺服驅動器	各1套
7.	XYZ進口光珊尺0.002	各1套
8.	XYZ軸用 進口力士樂/銀泰精密級直線導軌	各1套
9.	華數鉆攻中心系統HNC-818AM(102ipc）-全閉環	1套
10.	Z軸SMC平衡氣缸	2套
11.	配電柜恒溫系統	1套
12.	變頻器	1套
13.	深雕電主軸 (型號BT30/7.5-125)  30000rpmin，11KW，帶編碼器，采用BT30刀柄, 外徑125mm，帶編碼器	1個
14.	直排10位刀庫（鋼爪）	1套
15.	進口NSK  P級角接觸配對軸承	5套
16.	主軸水冷機	1臺
17.	電子手輪	1套
18.	對刀儀	1個
19.	X/Z軸配三防布風琴罩，Y軸鋼板罩	各1套
20.	X/Y/Z軸配塑料拖鏈	各1套
21.	自動潤滑油泵2升	1套
22.	空氣過濾器	2套
23.	噴水及水氣混合噴霧裝置	各1套
24.	水泵	1套
25.	機床附件	1套
26.	BT30刀柄	2個
27.	Y軸自動排渣	2套






三、設備主要技術參數：(單位:mm)

機型	SDSK-2012G
外型尺寸	長3100*寬3500*高3000
X/Y/Z行程	2050*1230*350
最大空走速度	100000mm/min
最大加工速度	12000mm/min
控制系統	華數鉆攻中心數控系統-全閉環
運動系統	直線電機+高創驅動器
系統分辨率	0.001
三軸垂直度	0.015mm
整機定位精度	士0.01mm
局布定位精度	300 mm內士0.005mm
重復定位精度	0.002mm
主軸數	1
主軸功率	11KW/個
換刀方式	自動
主軸轉速	30000rpm/min
夾持刀柄	BT30(最大12)
對刀方式	自動
可裝料高度	300mm
臺面承受負荷	500Kg
額定電壓	380V/50HZ
整機最大功率	19KW
整機重量	8000Kg
