| 規 格 說 明 | 數量 | 原產地 |
| 發那科系統(Oi-MF PLUS) ais12/4000-B*3+ail2/20000-B(βisVSP18-B) | 全套 | 日本 |
| XYZ 軸用 臺灣上銀/銀泰/THK 精密級滾珠直線導軌(XYZ35*2) | 全套 | 臺灣 、日本 |
| XYZ 軸用 臺灣上銀/銀泰 /THK 精密C3級研磨滾珠絲桿(XYZ3216) | 全套 | 臺灣 、日本 |
| 臺灣睿瀅/Speedcn直聯式短鼻主軸 BT30/110/20000rpm | 1 個 | 臺灣 |
| 21 位伺服飛碟式刀庫(怡泰) | 1 套 | 臺灣 |
| 鑄鐵床身(HT300) | 1 套 | 自制 |
| 鑄鐵機械零配件(HT300) | 1 批 | 自制 |
| 配電柜恒溫空調系統（瑞科） | 1 套 | 東莞 |
| 施耐德電器配件（施耐德） | 1 批 | 天津 |
| 氣動元件(亞德克) | 1 批 | 臺灣 |
| 進口瑞典 SKF(斯凱孚)P4軸承 | 全套 | 日本 |
| 主軸水冷機 （瑞科） | 1 臺 | 東莞 |
| 電子手輪（東策） | 1 套 | 廣州 |
| 無需配對刀儀 | 1 個 | 自制 |
| XYZ 軸配可申縮鋼板罩 | 各 1 套 | 自制 |
| X/Y/Z 軸配塑料拖鏈(鼎泰) | 各 1 套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1 套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A 空氣過濾器） | 2 套 | 浙江 |
| 噴水裝置 | 2 套 | 自制 |
| 水泵 750W | 1 套 | 常州 |
| 機床附件 | 1 套 | 深圳 |
| BT30 刀柄/配大小全套縮咀（三合） | 5 個 | 深圳 |
| 鏈板排渣機 | 1 套 | 自制 |
| 四軸轉臺（可另加） | 無 | 臺灣 |
| 機型 | SD-T800 |
| 工作臺尺寸 | 1000*500 (T 型槽 18*5*100) |
| 主軸鼻端至工作臺面 | 最高 920～最低 370 |
| 飛碟式刀庫至工作臺面 | 900 |
| X軸行程 | 800 |
| Y軸行程 | 500 |
| Z軸行程 | 550 |
| X/Y/Z最快移動速度 | X55米/分鐘 Y55米/分鐘 Z55米/分鐘 |
| 最大加工速度 | 20米/分鐘 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | ±0.01mm |
| 局布定位精度 | 300內±0.008mm |
| 重復定位精度 | 0.005mm |
| 主軸數 | 1個 |
| 主軸伺服功率 | 5.5KW |
| 主軸伺服轉矩 | 11.8Nm |
| 主軸轉速 | 20000rpm/min |
| 伺服式刀庫 | 21位 |
| 換刀方式 | 自動 |
| 夾持刀柄 | BT30 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 350Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 13.5KW |
| 整機重量 | 3300Kg左右 |

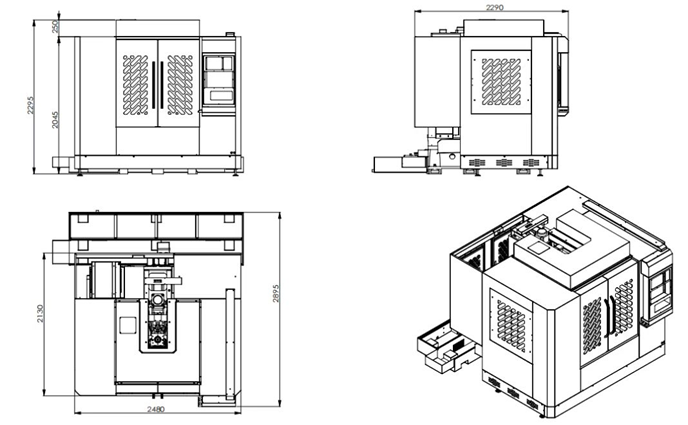

| 外型尺寸(長*寬*高) | 2650*2900*2500 左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 直結式主軸 BT30-110-20000 短鼻 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 配電柜空調 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | BT30刀頭5個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | BT30鎖刀座 |
| 7. | 警示燈 | 17. | M14馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | 6寸批士1臺 |
| 9. | 傳輸線 | 19. | 鎖咀 ER32（4-20） 1套 |
| 10. | 全封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 60A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
 7. 8. |
環境濕度 | 建議 45%-65% |
| 氣體水分含量 | 無水分 |
聯系人：周先生
手機：13924586646
電話：0755-29423909
郵件：sz_jdsk@163.com
地址：深圳市光明新區公明街道辦西田社區第四工業區6棟A區二樓/第三工業區29/30/31棟
