        小型精雕機/440S/760S/960S

        日期:12-30    屬于:V5系列大型精雕機
        小型精雕機系列-技術參數及配置單

        一、機器簡介:
        SDSK-S機型系列是專門為客戶量身定做的小型精雕機;配直排刀庫或傘型圓盤刀庫。運動方式為Y軸工作臺前后移動,X軸機頭左右移動,Z軸主軸上下移動。大理石(花崗巖)機身結構; 采用深雕數控系統,伺服電機;三軸采用上銀/銀泰精密級直線導軌,精密級滾珠絲桿,德國聯軸器,先進的主軸制冷系統,自動潤滑系統,冷卻液循環噴水及噴霧系統,保證了更高的加工精度、速度與穩定性;;特別適用于各類銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙、高光加工。
        另可加裝第四旋轉軸、探頭功能。

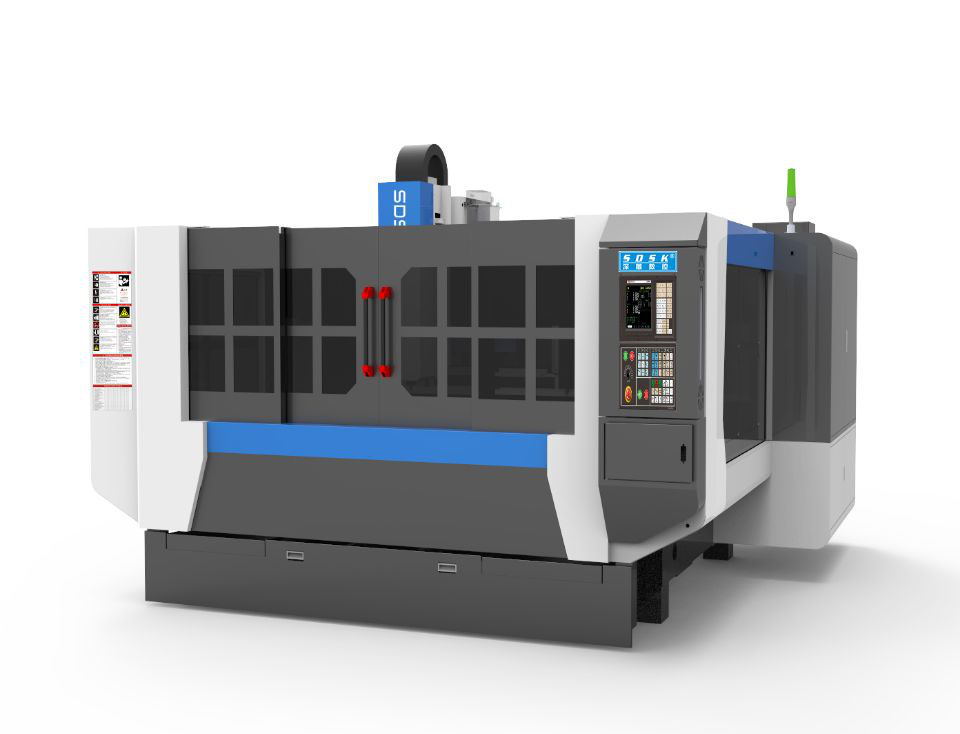

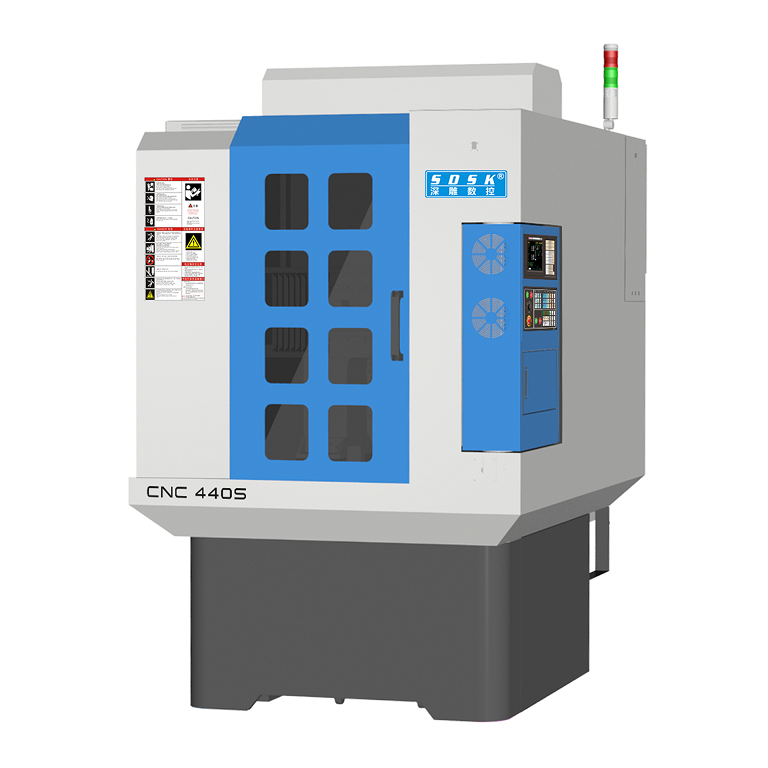

        (圖片僅供參考、以實物為準、可選半罩或全罩)


        、機器主要配置清單(單位:mm)
        序號 規  格  說  明 數量
        1.  大理石機身,大理石橫梁,鑄鐵機械零配件,外罩2mm鋼板、烤漆(不銹鋼水箱) 全套
        2.  鋁工作臺尺寸,帶T型槽 1套
        3.  深雕數控系統(法蘭克技術基礎)/3軸伺服電機/主軸伺服驅動 全套
        4.  XYZ軸用 臺灣上銀/PMI/TBI  精密級直線導軌 全套
        5.  XYZ軸用 臺灣上銀/PMI/TBI  精密級研磨級滾珠絲桿 全套
        6.  電主軸參數表可選項如下列表:
        1.電主軸 3萬轉/分鐘/7.5KW/外徑125mm/氣動換刀/帶編碼器/配BT30刀柄。
        2.電主軸 4萬轉/分鐘/3.0KW/外徑80mm/氣動換刀/帶編碼器 /配ISO20刀柄。
        3.電主軸 6萬轉/分鐘/2.5KW/外徑62mm/氣動換刀/帶編碼器/配ISO10刀柄。
        1個
        7.  可選項
        1.直排刀庫。
        2.傘型圓盤刀庫10位。
        1套
        8.  進口NSK  P級角接觸配對軸承 全套
        9.  主軸水冷機 1臺
        10.  配電柜恒溫系統 全套
        11.  施耐德電氣配件 全套
        12.  電子手輪 1套
        13.  對刀儀 1個
        14.  X/Y/Z軸配三防布風琴罩 各1套
        15.  X/Y/Z軸配塑料拖鏈 各1套
        16.  自動潤滑黃油泵 1套
        17.  空氣過濾器 2套
        18.  噴水及水氣混合噴霧裝置 各2套
        19.  水泵LDPB 4-18/480W 1套
        20.  機床附件 1套
        21.  BT30刀柄 2個

        、設備主要技術參數:(單位:mm)
        機型 440S 760S 960S
        外型-長*寬*高 1300*1460*1900 1500*1900*2400 2200*2100*2400
        工作臺尺寸 400*400 700*600 900*600
        龍門寬度 500 800 1000
        主軸鼻端至臺面 300 350 350
        X/Y/Z行程 430*430*180 750*50*300 950*650*300
        最大空走速度 30000mm/min 30000mm/min 30000mm/min
        最大加工速度 12000mm/min 12000mm/min 12000mm/min
        控制系統 深雕數控系統 深雕數控系統 深雕數控系統
        伺服系統 交流伺服 交流伺服 交流伺服
        系統分辨率 0.001 0.001 0.001
        三軸垂直度 0.015mm 0.015mm 0.015mm
        整機定位精度 ±0.015mm ±0.015mm ±0.015mm
        局布定位精度 300mm ±0.01mm 300mm ±0.01mm 300mm ±0.01mm
        重復定位精度 0.005mm 0.005mm 0.005mm
        主軸數 1個 1個 1個
        電主軸功率 3.0KW 7.5KW 7.5KW
        刀庫 6位直排/10位 10位 10位
        換刀方式 自動 自動 自動
        主軸轉速 40000rpm/min 30000rpm/min 30000rpm/min
        夾持刀柄 ISO20 BT30 BT30
        對刀方式 自動 自動 自動
        可裝料高度 200mm 220mm 220mm
        臺面承受負荷 1000Kg 1000Kg 1500Kg
        額定電壓 220V/50HZ 380V/50HZ 380V/50HZ
        整機最大功率 5.5KW 11KW 11KW
        整機重量 1500Kg 2200Kg 2800Kg
